Стереоусилитель S.A. Lab Walnut Knight SE
Стереоусилитель S.A. Lab Walnut Knight SE
Уточняйте цену
Работая над проектом усилителя White Knight, Алексей Семин руководствовался идеей, что транзистор, в отличие от лампы, предназначен для усиления тока, и этим достигается техническая и звуковая гармония.
Усиление сигнала по напряжению осуществляется в WhiteKnight трансформаторами, служащими нагрузкой для термостабильных модулей. Таким образом, функции усиления напряжения и тока разделены между элементами усилителя, каждый из которых выполняет свою функцию наилучшим образом, функционируя в наиболее линейных режимах.
Высококачественное железо из Японии позволило изготовить высококачественные межкаскадные трансформаторы, удовлетворяющие параметрам транзистора. Трансформаторы позволяют усиливать сигнал по напряжению в 4 раза (каждый) с минимальными фазовыми и нелинейными искажениями в диапазоне 5 Гц — 250 кГц.
Уникальная конструктивная особенность SA Lab White Knight заключается в применении компаундов с разной теплопроводностью для поддержания оптимальной и стабильной температуры кристаллов или компонентов (50–55 градусов), а также крайне низких уровней гармонических и интермодуляционных искажений. Конструктор сравнивает токовые модули усилителя с высокостабильными задающими генераторами в атомных часах. Модули представляют собой управляемые источники тока с коэффициентом усиления, близким по напряжению к 1.
Отдельно для White Knight SE были разработанны термостабильные модули стабилизаторов питания. Все каскады питаются от стабилизированных источников, причем каждый канал отдельно. В источнике питания применены конденсаторы Nichikon Muze и Rifa суммарной емкостью 450 000 мкФ, отдельные трансформаторы для выходного (1200 Вт) и предварительного каскада (350 Вт), индикаторов (60 Вт) и регулятора громкости (60 Вт) До выходной мощности 20 Вт White Knight функционирует в классе А при максимуме выходной мощности 280 и номинале около 260/130 Вт (4/8 Ом). Входной каскад усилителя — эмиттерный повторитель в классе А, работающий на трансформатор; далее идет более мощный драйвер, работающий на трансформатор; выходной каскад — эмиттерный повторитель.
На выходе стоят транзисторы MotorolaMJ15025, по три в плече. Стабилизированный блок питания со специально разработанным термостабильным модулем реализован также на Motorola. В схеме отсутствует общая ООС. Масса SA Lab White Knight столь велика — более 70 кг — во многом из-за обилия трансформаторов.
Настройку звучания Алексей Семин начинал с выходного каскада, следя за тем, чтобы добавления не изменяли характер звука. Все трансформаторы собирались им вручную из японского железа. Транзисторы во всех каскадах однотипные. Резисторы в предварительных каскадах — Riken Ohm, а в драйвере выходного каскада — более мощные Kiwame. Режим задают Audio Core общей мощностью 100 Вт. В усилителе нет печатных плат — конструктор сделал выбор в пользу навесного монтажа, который значительно усложнил работу с обеспечивающими оптимальные температурные режимы компаундами — непросто было добиться, чтобы они не просачивались и не вытекали.

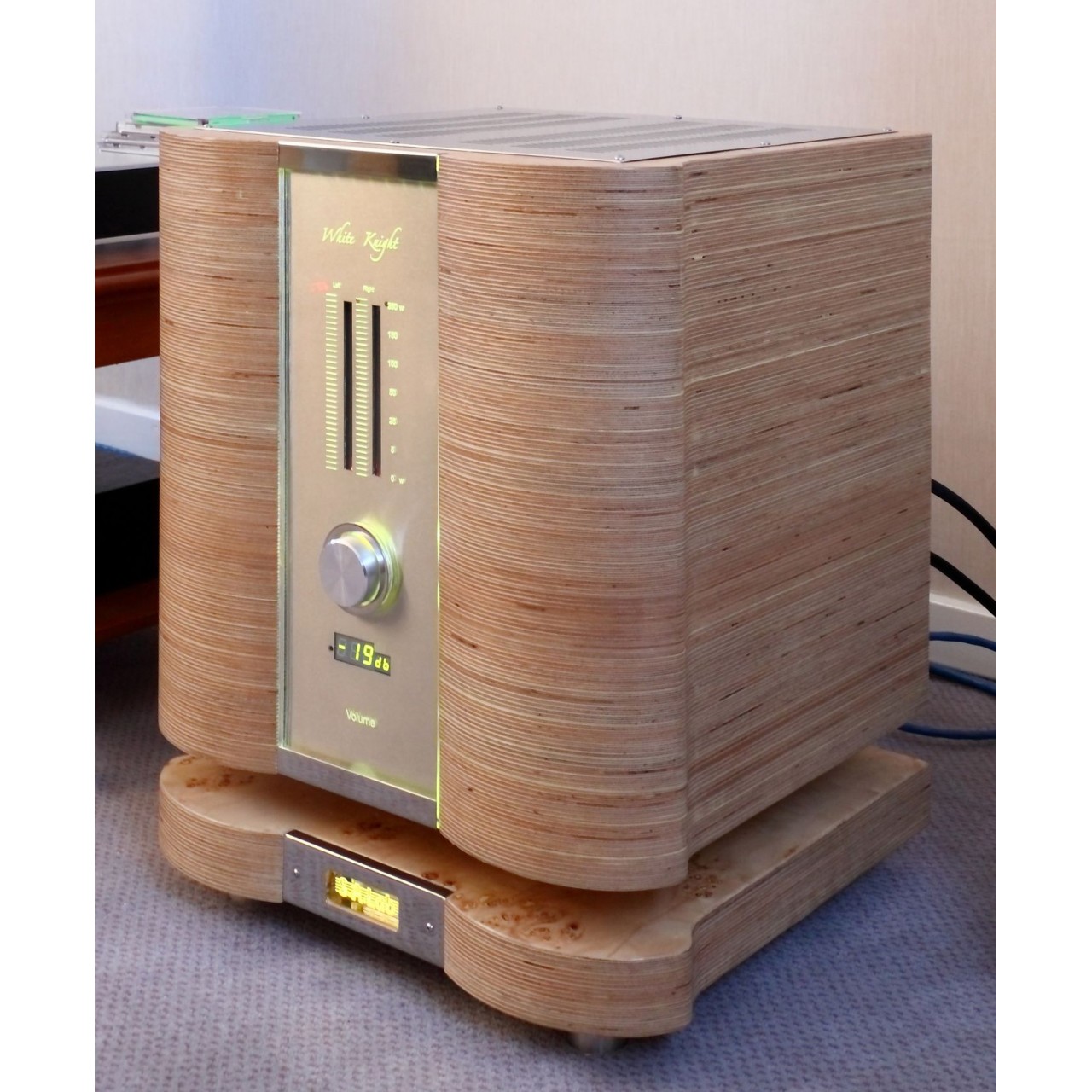

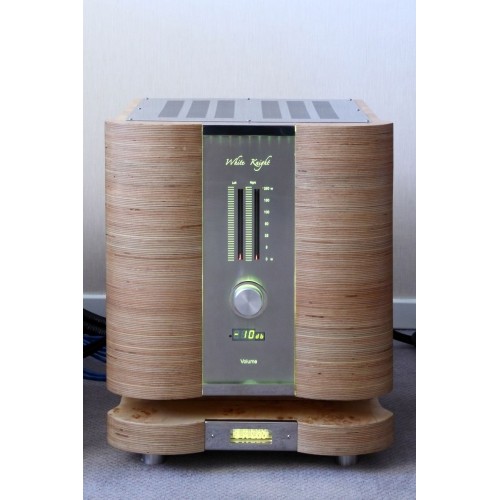

Ручка спереди (единственный орган управления White Knight) совмещает три функции: регулятора громкости (реализован на резистивных цепочках), селектора входов (нажать и крутить) и включателя / выключателя питания (нажать и держать 2—3 секунды). Корпус WhiteKnight изготовлен посредством профильной обработки сэндвича многослойной фанеры (стандартная версия, корпус может изготавливаться из массива ценного дерева)
Усиление сигнала по напряжению осуществляется в WhiteKnight трансформаторами, служащими нагрузкой для термостабильных модулей. Таким образом, функции усиления напряжения и тока разделены между элементами усилителя, каждый из которых выполняет свою функцию наилучшим образом, функционируя в наиболее линейных режимах.
Высококачественное железо из Японии позволило изготовить высококачественные межкаскадные трансформаторы, удовлетворяющие параметрам транзистора. Трансформаторы позволяют усиливать сигнал по напряжению в 4 раза (каждый) с минимальными фазовыми и нелинейными искажениями в диапазоне 5 Гц — 250 кГц.
Уникальная конструктивная особенность SA Lab White Knight заключается в применении компаундов с разной теплопроводностью для поддержания оптимальной и стабильной температуры кристаллов или компонентов (50–55 градусов), а также крайне низких уровней гармонических и интермодуляционных искажений. Конструктор сравнивает токовые модули усилителя с высокостабильными задающими генераторами в атомных часах. Модули представляют собой управляемые источники тока с коэффициентом усиления, близким по напряжению к 1.
Отдельно для White Knight SE были разработанны термостабильные модули стабилизаторов питания. Все каскады питаются от стабилизированных источников, причем каждый канал отдельно. В источнике питания применены конденсаторы Nichikon Muze и Rifa суммарной емкостью 450 000 мкФ, отдельные трансформаторы для выходного (1200 Вт) и предварительного каскада (350 Вт), индикаторов (60 Вт) и регулятора громкости (60 Вт) До выходной мощности 20 Вт White Knight функционирует в классе А при максимуме выходной мощности 280 и номинале около 260/130 Вт (4/8 Ом). Входной каскад усилителя — эмиттерный повторитель в классе А, работающий на трансформатор; далее идет более мощный драйвер, работающий на трансформатор; выходной каскад — эмиттерный повторитель.
На выходе стоят транзисторы MotorolaMJ15025, по три в плече. Стабилизированный блок питания со специально разработанным термостабильным модулем реализован также на Motorola. В схеме отсутствует общая ООС. Масса SA Lab White Knight столь велика — более 70 кг — во многом из-за обилия трансформаторов.
Настройку звучания Алексей Семин начинал с выходного каскада, следя за тем, чтобы добавления не изменяли характер звука. Все трансформаторы собирались им вручную из японского железа. Транзисторы во всех каскадах однотипные. Резисторы в предварительных каскадах — Riken Ohm, а в драйвере выходного каскада — более мощные Kiwame. Режим задают Audio Core общей мощностью 100 Вт. В усилителе нет печатных плат — конструктор сделал выбор в пользу навесного монтажа, который значительно усложнил работу с обеспечивающими оптимальные температурные режимы компаундами — непросто было добиться, чтобы они не просачивались и не вытекали.
Ручка спереди (единственный орган управления White Knight) совмещает три функции: регулятора громкости (реализован на резистивных цепочках), селектора входов (нажать и крутить) и включателя / выключателя питания (нажать и держать 2—3 секунды). Корпус WhiteKnight изготовлен посредством профильной обработки сэндвича многослойной фанеры (стандартная версия, корпус может изготавливаться из массива ценного дерева)
