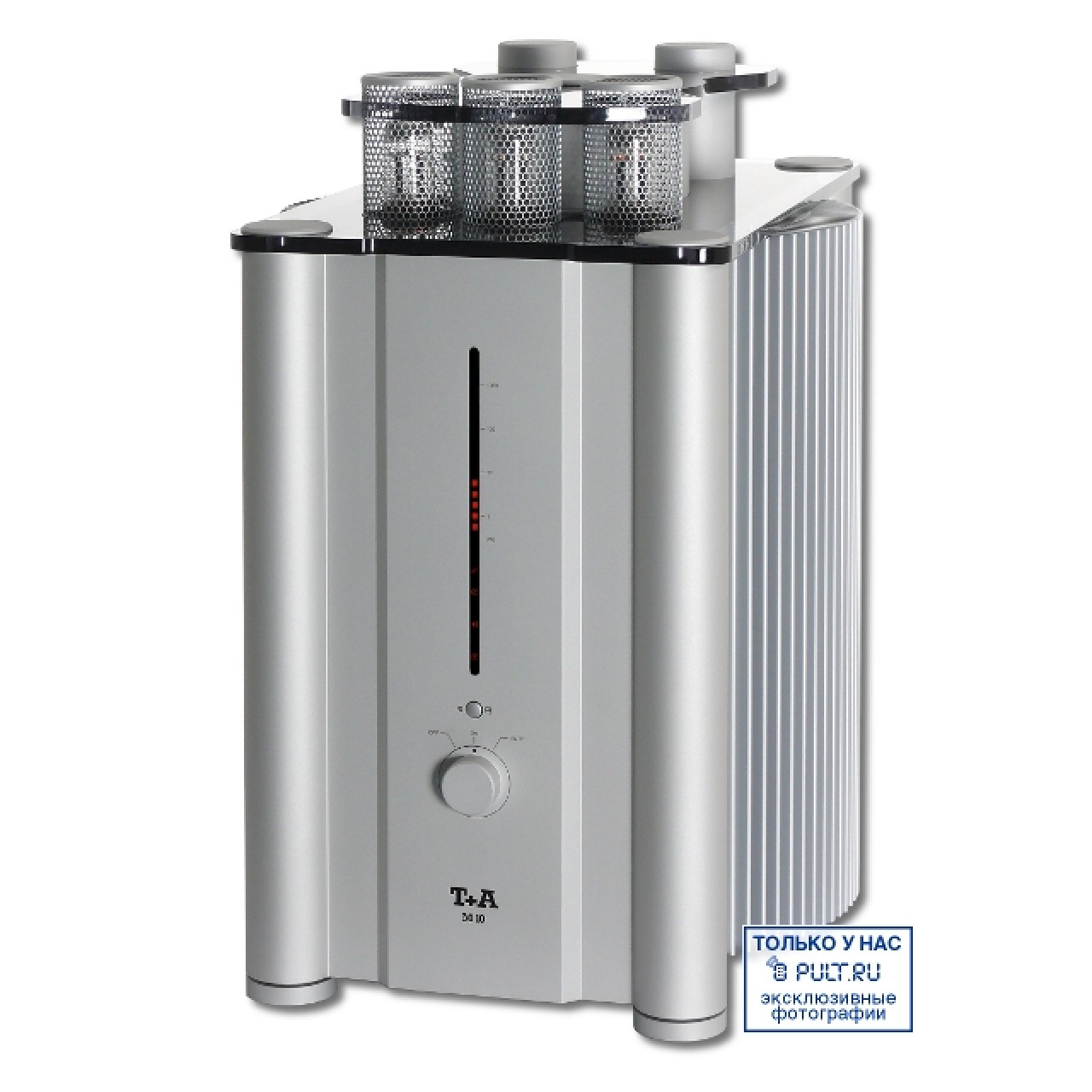

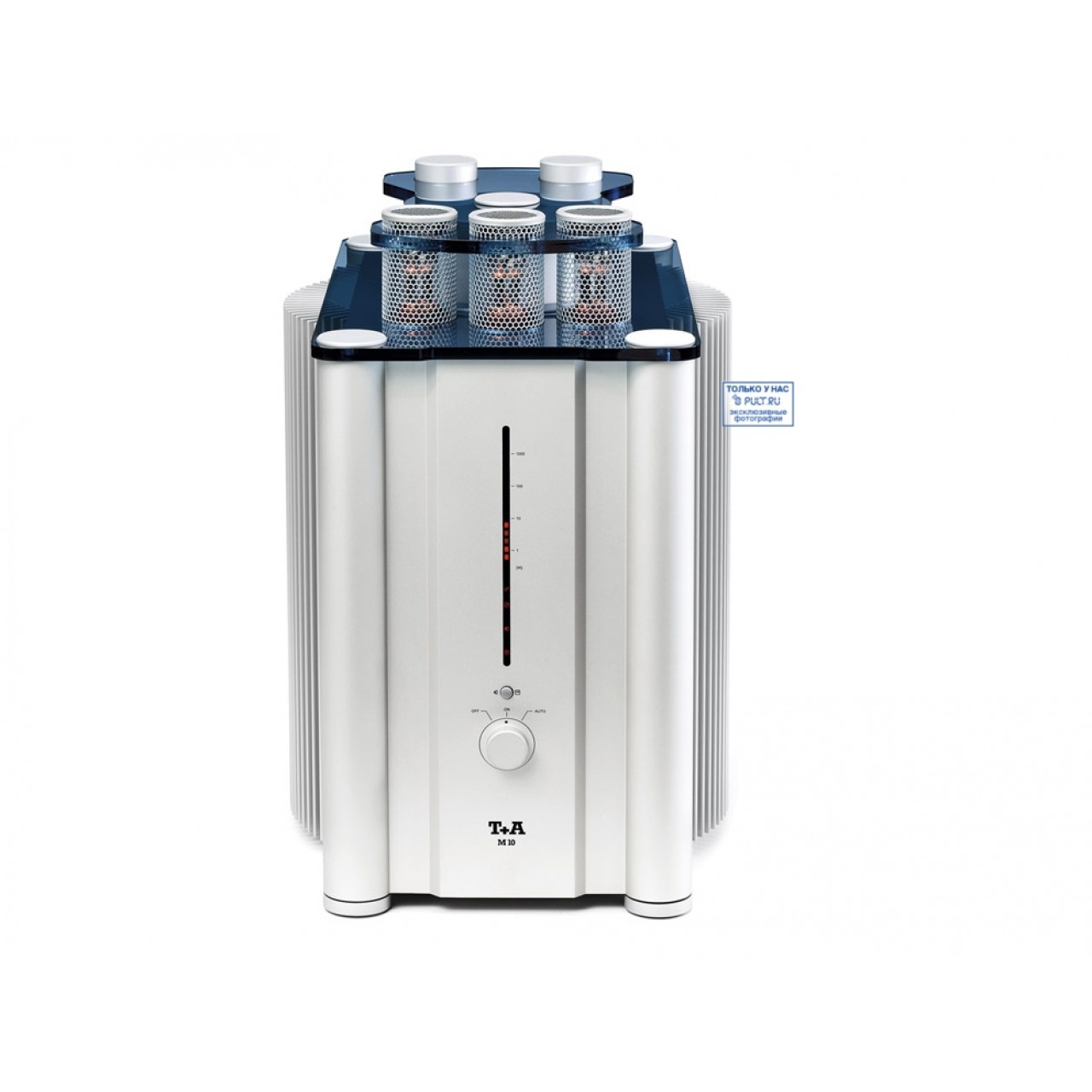

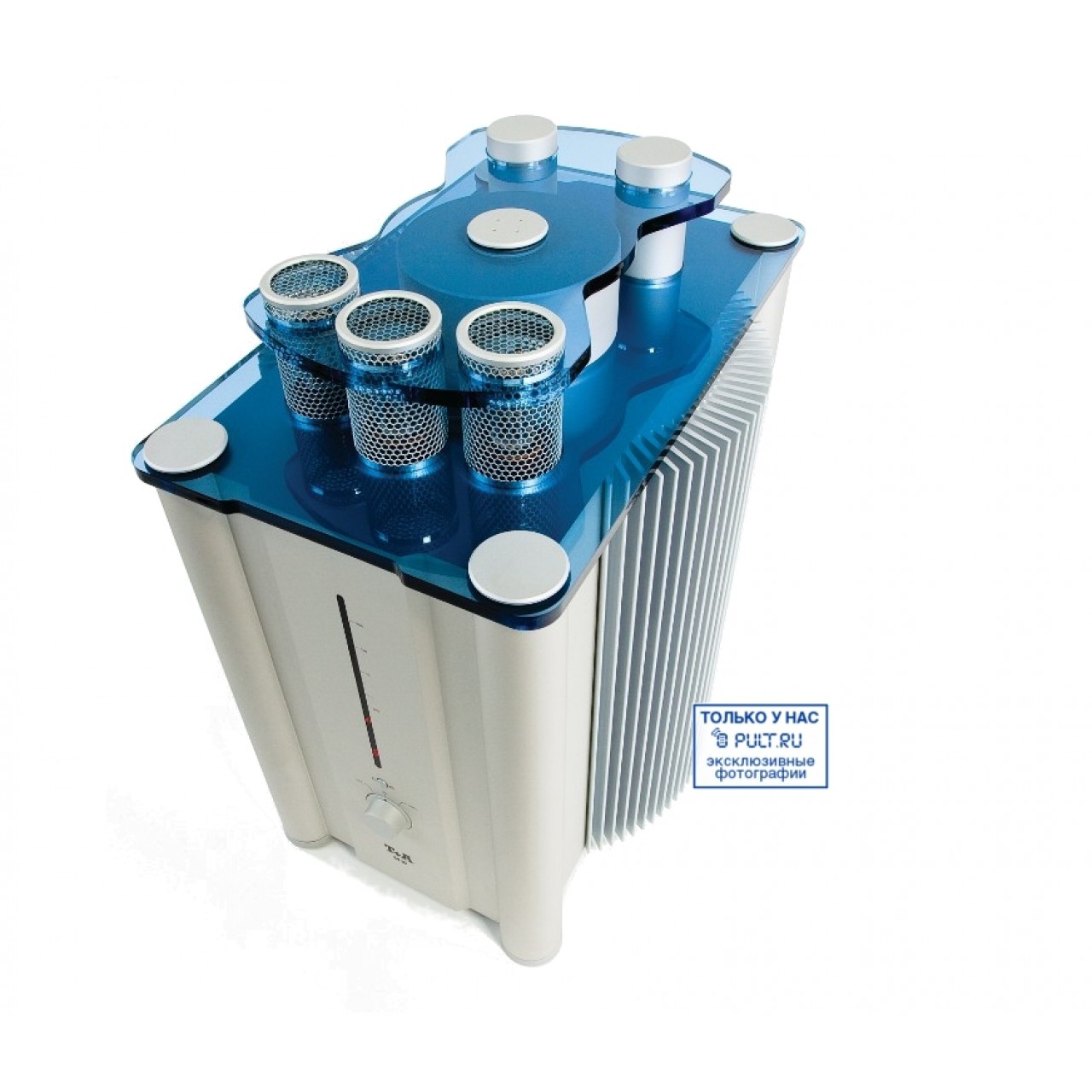

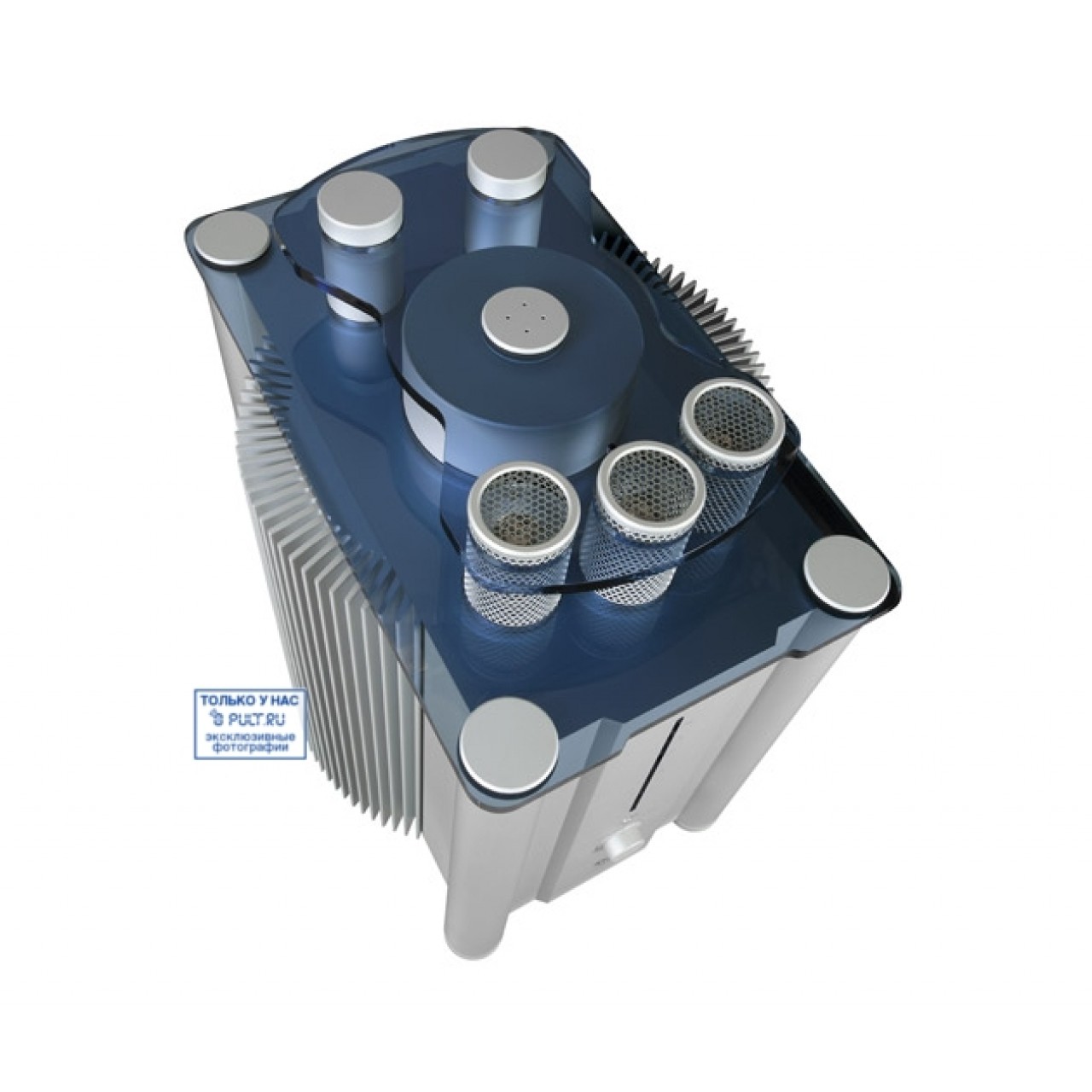

Ламповый усилитель T+A M 10 titan
Ламповый усилитель T+A M 10 titan

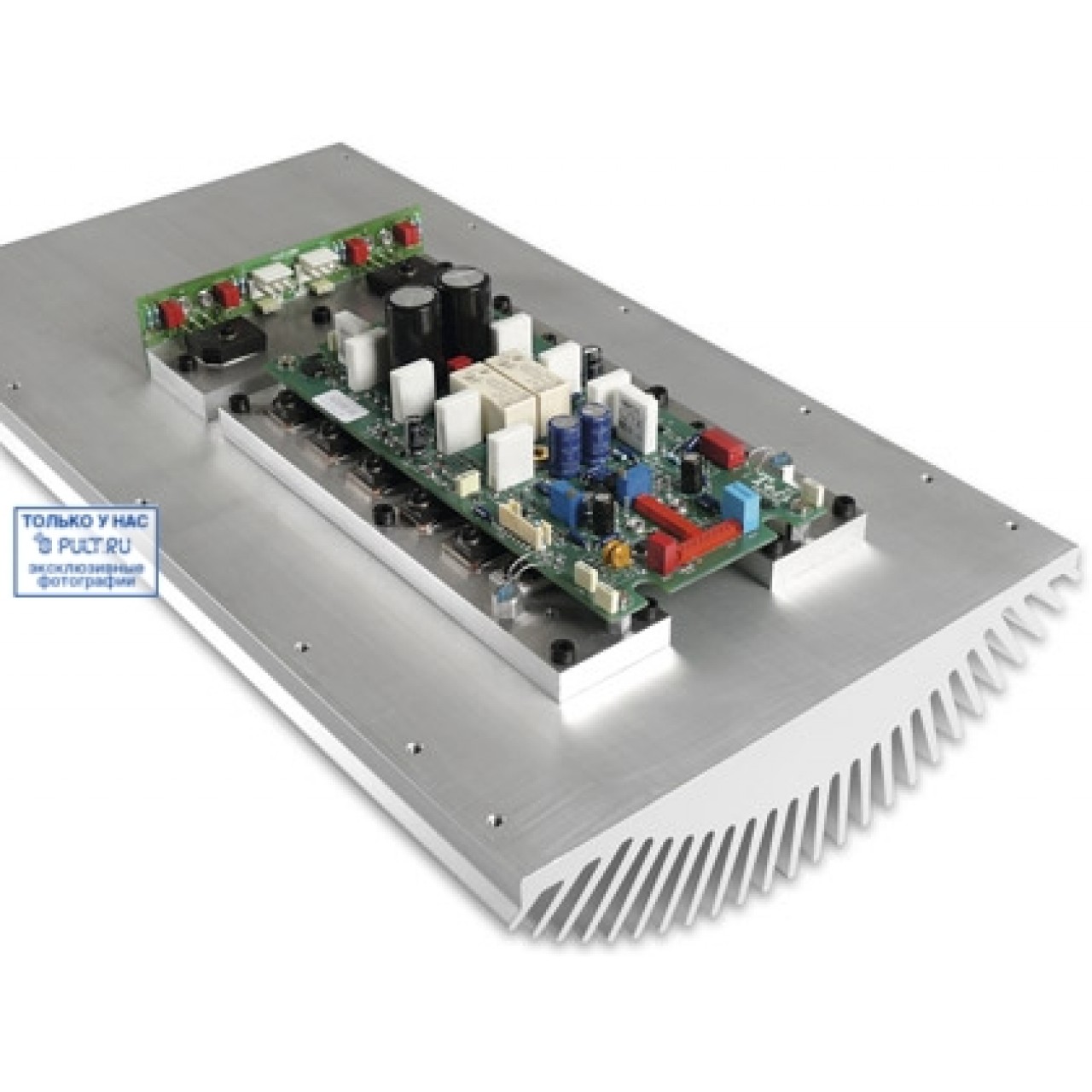

В серии High End компонентов "V" появился новый флагман: моноблоки M 10. Этот усилитель мощности уникальным образом сочетает в себе классический ламповый подход, последние достижения полупроводниковых технологий и необычную топологию схемы. Во входном каскаде применены лампы, потому что именно там определяется феномен звукового почерка усилителя, его "аудиофильные" свойства. От выходного каскада же требуется мощность, ее должно хватать с запасом. Получение достаточной мощности с помощью ламп трудно реализуемо в реальных условиях домашнего применения с его естественными ограничениями по тепловыделению и электробезопасности. Таким образом, выходной каскад разумно реализовать на современных транзисторах, не забывая тщательно настроить усилитель в целом, чтобы заставить эти два подхода работать как единое целое. Концептуально схемная идеология усилителя М 10 уникальна и никогда еще не использовалась. Благодаря ей усилитель исключительно линеен и стабилен в работе и не требует абсолютно никакой коррекции с помощью обратной связи. Мы объединили все достоинства ламповых и транзисторных технологий, избавившись от их недостатков!

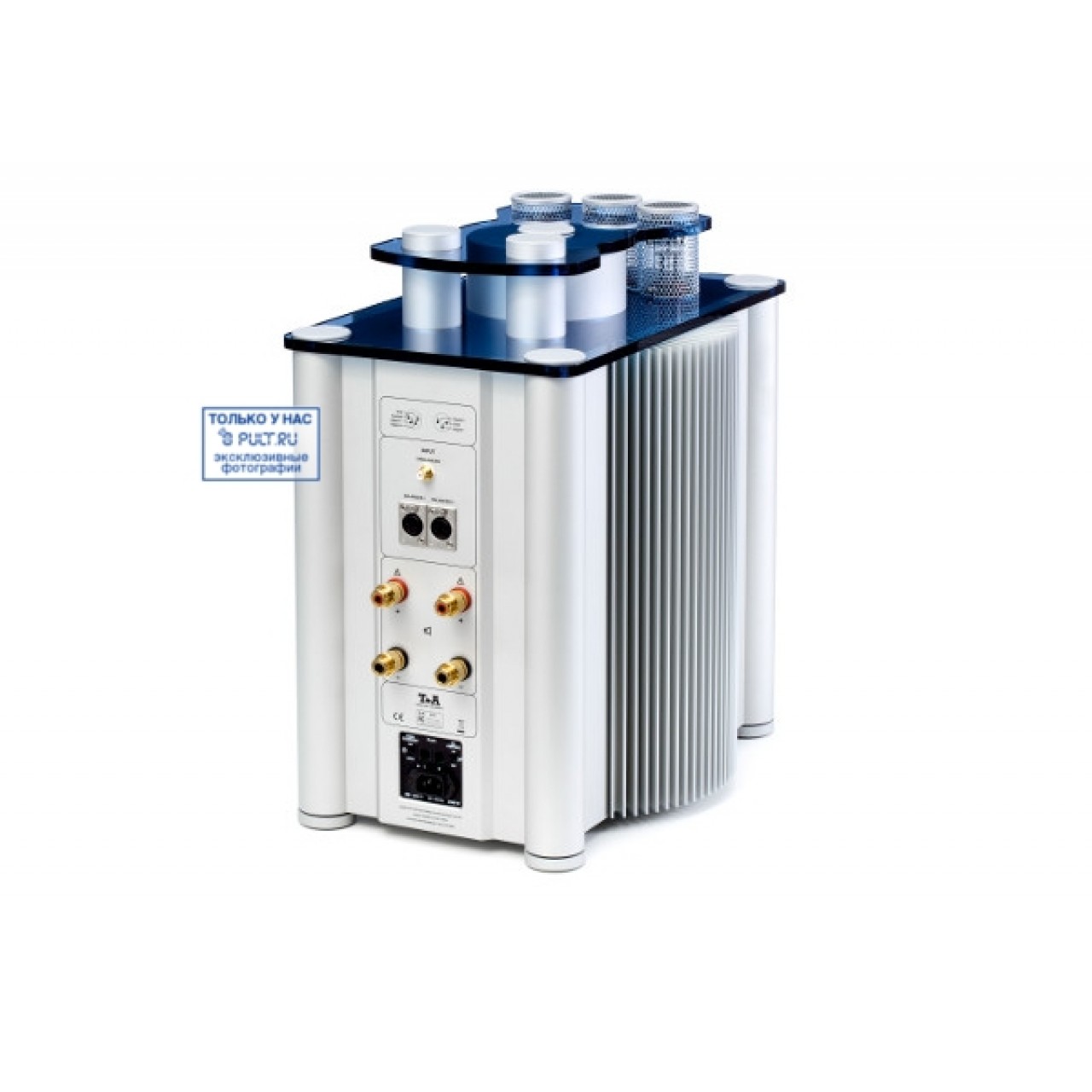

Создавая усилитель М 10 мы не ориентировались на очередного колосса из серии супермощных неподъемных гигантов, усилитель задумывался гибким в работе, чтобы его режимы работы определяло не количество ватт выходной мощности, а запросы усиливаемого музыкального сигнала. Более того, владелец М 10 может сам подстроить работу усилителя в соответствии с личными представлениями о звуке, используемыми акустическими системами и требуемой громкостью прослушивания. В режиме "HighPower" ("Запас по мощности") M 10 без ущерба качеству звука обеспечивает максимум мощности для запросов самых требовательных акустических систем и громкого прослушивания в большом помещении. Если же огромная выходная мощность не является необходимостью, то в режиме "HighCurrent" ("Класс А") увеличивается ток смещения выходного каскада, который переводится в чистый класс А с выходной мощностью до 40 Вт. При желании усилитель М 10 можно также использовать в полноценном режиме полосного усиления bi-amping (для этого служат два выходных каскада и две пары выходных клемм). Все эти варианты позволяют оптимально настроить звучание в соответствии с используемыми АС и личными вкусами слушателя.
Усилитель мощности М 10 полностью совместим с самыми разными предварительными усилителями, хотя естественной рекомендацией будет наш ламповый пред P 10, который составит идеальную пару: предусилитель Р10 имеет полностью симметричную схему и симметричные (балансные) выходы, плюс к тому управление всей системой осуществляется по шине R-Link, в том числе включение и выключение.

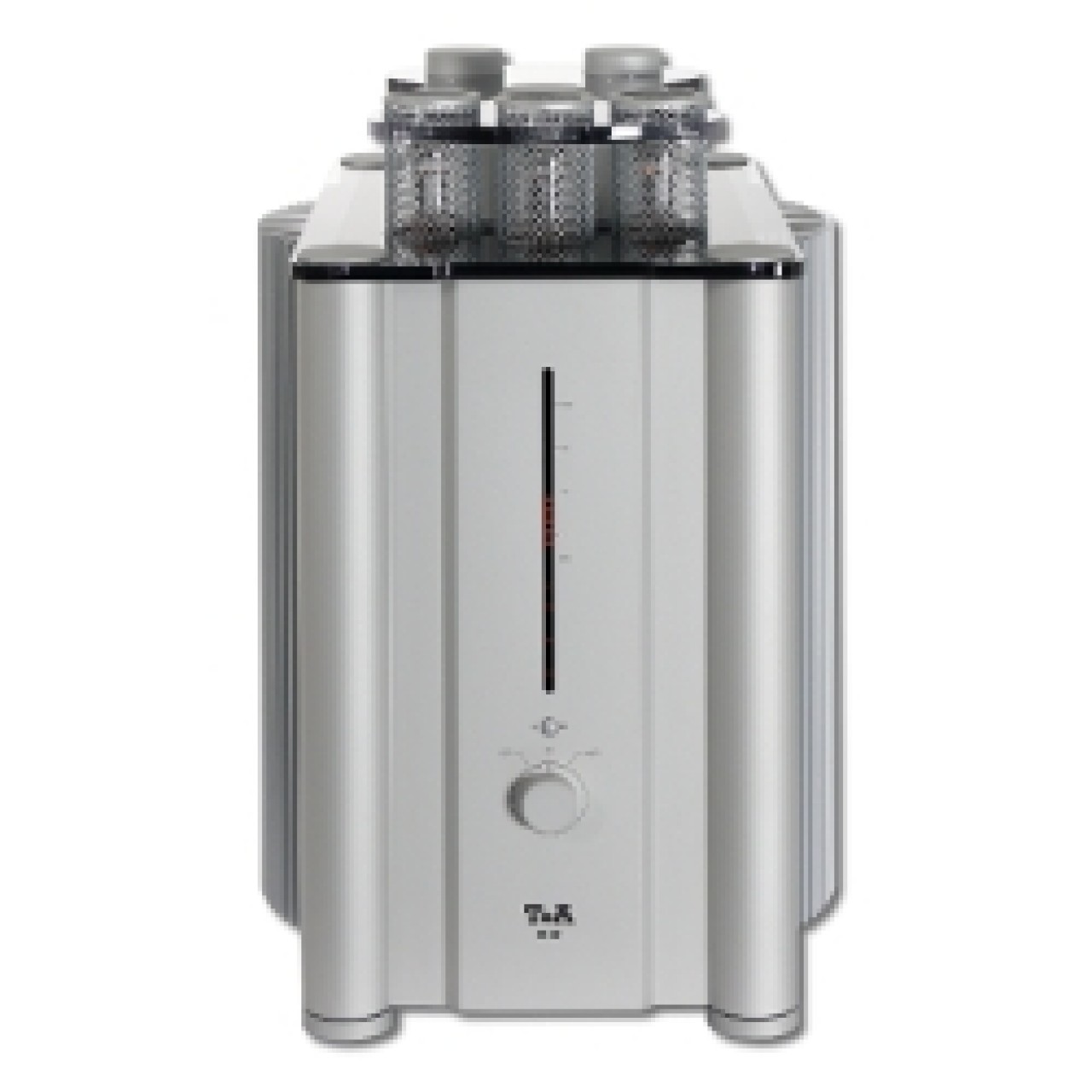

Органы управления В нижней трети передней панели расположен переключатель режима ожидания. В положении OFF усилитель выключен, в положении ON включен, а в положении AUTO усилитель включается автоматически при появлении входе музыкального сигнала или при подаче управляющего импульса по шине R-Link. Малая кнопка служит для включения/выключения выходных клемм, плюс к при долгом нажатии на нее переключается режим работы индикатора выходного уровня (пиковый, среднеквадратичный или выключен). Инновационная схемная топология Общая концепция схемы M 10 не имеет аналогов в мире: усилитель напряжения ламповый и работает в чистом классе А, что определяет музыкальный и гармонически точный характер звучания М 10. Второй каскад усилителя напряжения реализован на двух триодах 6SN7 в параллельном включении и с большим током покоя, что обеспечивает малое выходное сопротивление и отличное согласование с последующими каскадами токового усиления. В результате усилитель в целом исключительно линеен, обеспечивает широкий диапазон частот и высочайшие импульсные характеристики. Линейность Каждый каскад усиления в M 10 — высоколинейный и не вносит искажений. Добиться этого непросто и для этого потребовались только самые лучшие компоненты, самым тщательным образом подобранные друг к другу с помощью уникального заводского оборудования, отбирающего набор деталей для каждого выпускаемого усилителя. Высочайшая линейность схемы М10 позволила полностью отказаться от коррекции с помощью отрицательной обратной связи. Два идентичных выходных каскада Совершенно необычная особенность М 10 — наличие двух идентичных выходных каскадов в каждом моноблоке. Каждый из этих каскадов развивает мощность в 1000 Вт и подключен к отдельным выходным клеммам. В обычном случае эти каскады включены параллельно — таким образом увеличивается запас по току — либо, для реализации полноценного полосного усиления bi-amping, используются независимо (если акустические системы позволяют применить полосное включение НЧ и СЧ/ВЧ). Если акустические системы не имеют раздельных клемм для включения bi-wiring/bi-amping, то выходные клеммы М 10 можно использовать для организации дополнительной кабельной пары к АС, что снижает динамическое сопротивление кабелей и улучшает демпфирование нагрузки. Эта уникальная особенность М 10 обеспечивает уверенное управление смещением НЧ-диффузоров подключенных акустических систем и великолепную детальность воспроизведения музыки. Бескомпромиссная механическая конструкция Наша серия стереокомпонентов V без преувеличения установила новую планку качества изготовления и конструкции, мастерства металлообработки. M 10 — не исключение, для него разработчики отобрали наилучшие материалы и технологии. Радиаторы охлаждения изготавливаются с помощью единого механического процесса с использованием пресса огромной мощности, даже экранирующие элементы вытачиваются из цельного куска металла. Такой мощный усилитель не может не выделять тепло, но массивная система охлаждения эффективно справляется с тепловыделением, так что принудительное охлаждение M 10 с помощью внутренних вентиляторов не требуется. Абсолютно все материалы блоке усиления немагнитные, а силовые трансформаторы расположены в стальном экранирующем боксе. Не случайно M 10 весит 52 кг, что, кстати, еще и способствует механической стабильности и виброизоляции усилителя. Энергоемкость В M 10 используются три самостоятельных блока электропитания узлов схемы и, соответственно, три высококачественных тороидальных силовых трансформатора с исключительно малым магнитным рассеиванием. Высоковольтный блок питания для ламповой части схемы обеспечивает исключительно стабильное напряжение с исчезающе малыми пульсациями (10 ppm). Два силовых трансформатора по 1000 Вт каждый питают два идентичных выходных каскада, общая емкость конденсаторов сглаживающего фильтра составляет более 180 000 мкФ. Таким образом гарантируется огромный запас энергоемкости усилителя, готовый в любую секунду удовлетворить все мыслимые запросы звуковоспроизведения. Режимы HighCurrent / HighPower Необычная особенность М 10 — переключение режимов работы выходного каскада с помощью изменения напряжения питания. В режиме "HighCurrent" ("Класс А") оно составляет ±50 В, а в режиме "HighPower" ("Запас по мощности") — ±100 В. Меньшее напряжение питания выходного каскада позволяет более чем в два раза увеличить ток смещения мощных транзисторов и перевести режим работы в чистый класс А с мощность около 40 Вт. При использовании акустических систем с высокой чувствительностью этот режим является оптимальным и в целом рекомендуется для прослушивания музыки с обычными уровнями громкости. В режиме "HighPower" ("Запас по мощности") усилитель развивает мощность до 1500 Вт при нагрузке 2 Ом и рекомендуется для низкочувствительных акустических систем и в целом для прослушивания на высокой громкости и в больих помещениях. Интеллектуальное управление и защита M 10 требует при включении "мягкого" запуска, иначе его огромная энергоемкость перегрузит электросеть вашего дома. Мягкий старт реализован под управлением интеллектуальной микропроцессорной схемы, которая также управляет схемами защиты и другими режимами управления усилителем. Эта система также отслеживает напряжение в электросети, внутреннее электропитание усилительных каскадов и рабочую температуру основных узлов усилителя и контролирует выходной сигнал, чтобы не повредить усилитель и подключенные акустические системы в случае аварийных ситуаций: короткого замыкания, перегрузки, постоянного тока. Состояние системы защиты индицируется на дисплее М 10. Ламповый входной каскад монтируется на немагнитном шасси, полностью изолированном от секции усиления мощности. Лампы закрыты сетчатыми электромагнитными экранами. Корпус собирается в два этапа: сначала алюминиевые панели соединяются винтами и образуют обшивку для внутреннего шасси, на которое монтируются стальные суб-узлы. Передняя и задняя панели изготавливаются с помощью мощного пресса из алюминиевой заготовки, а в закругленных угловых элементах спрятаны специальные демпфирующие вставки, обеспечивающие механическую развязку от ножек корпуса. Идентичные выходные каскады симметрично размещены на алюминиевых радиаторах охлаждения, чья существенная масса отлично отводит выделяемое тепло. Для оптимального электромагнитного экранирования трансформаторы спрятаны в стальном суббоксе на дне корпуса М 10. Блок электропитания расположен на дне корпуса и представляет собой неисчерпаемый резервуар энергии для нужд усиления звука. Разъемы на задней панели М 10 подключается к предусилителю с помощью разъемов RCA или XLR (двух видов: 3-штырьковые или 4-штырьковые). Два идентичных выходных усилителя подключены каждый к своим выходным клеммам — высококлассным WBT nextgen™. Это обеспечивает возможность полосного усиления для совместимых акустических систем (bi-amping) или же двухпроводного их подключения (bi-wiring mode). Переключатель bi-amping ON задействует режим полосного усиления (раздельное подключение двух выходных усилителей к НЧ- и СЧ/ВЧ-полосам акустической системы). При выборе bi-amping OFF выходные каскады работают в обычном, параллельном включении, но наличие двух пар выходных клемм позволяет удобно подключать две пары соединительных кабелей к АС для bi-wiring. Выбор режима HighCurrent удваивает ток смещения выходных каскадов и переводит их в режим чистого класса А (40 Вт). В положении AUTO используется максимальный размах питания выходных каскадов усилителя
Органы управления В нижней трети передней панели расположен переключатель режима ожидания. В положении OFF усилитель выключен, в положении ON включен, а в положении AUTO усилитель включается автоматически при появлении входе музыкального сигнала или при подаче управляющего импульса по шине R-Link. Малая кнопка служит для включения/выключения выходных клемм, плюс к при долгом нажатии на нее переключается режим работы индикатора выходного уровня (пиковый, среднеквадратичный или выключен). Инновационная схемная топология Общая концепция схемы M 10 не имеет аналогов в мире: усилитель напряжения ламповый и работает в чистом классе А, что определяет музыкальный и гармонически точный характер звучания М 10. Второй каскад усилителя напряжения реализован на двух триодах 6SN7 в параллельном включении и с большим током покоя, что обеспечивает малое выходное сопротивление и отличное согласование с последующими каскадами токового усиления. В результате усилитель в целом исключительно линеен, обеспечивает широкий диапазон частот и высочайшие импульсные характеристики. Линейность Каждый каскад усиления в M 10 — высоколинейный и не вносит искажений. Добиться этого непросто и для этого потребовались только самые лучшие компоненты, самым тщательным образом подобранные друг к другу с помощью уникального заводского оборудования, отбирающего набор деталей для каждого выпускаемого усилителя. Высочайшая линейность схемы М10 позволила полностью отказаться от коррекции с помощью отрицательной обратной связи. Два идентичных выходных каскада Совершенно необычная особенность М 10 — наличие двух идентичных выходных каскадов в каждом моноблоке. Каждый из этих каскадов развивает мощность в 1000 Вт и подключен к отдельным выходным клеммам. В обычном случае эти каскады включены параллельно — таким образом увеличивается запас по току — либо, для реализации полноценного полосного усиления bi-amping, используются независимо (если акустические системы позволяют применить полосное включение НЧ и СЧ/ВЧ). Если акустические системы не имеют раздельных клемм для включения bi-wiring/bi-amping, то выходные клеммы М 10 можно использовать для организации дополнительной кабельной пары к АС, что снижает динамическое сопротивление кабелей и улучшает демпфирование нагрузки. Эта уникальная особенность М 10 обеспечивает уверенное управление смещением НЧ-диффузоров подключенных акустических систем и великолепную детальность воспроизведения музыки. Бескомпромиссная механическая конструкция Наша серия стереокомпонентов V без преувеличения установила новую планку качества изготовления и конструкции, мастерства металлообработки. M 10 — не исключение, для него разработчики отобрали наилучшие материалы и технологии. Радиаторы охлаждения изготавливаются с помощью единого механического процесса с использованием пресса огромной мощности, даже экранирующие элементы вытачиваются из цельного куска металла. Такой мощный усилитель не может не выделять тепло, но массивная система охлаждения эффективно справляется с тепловыделением, так что принудительное охлаждение M 10 с помощью внутренних вентиляторов не требуется. Абсолютно все материалы блоке усиления немагнитные, а силовые трансформаторы расположены в стальном экранирующем боксе. Не случайно M 10 весит 52 кг, что, кстати, еще и способствует механической стабильности и виброизоляции усилителя. Энергоемкость В M 10 используются три самостоятельных блока электропитания узлов схемы и, соответственно, три высококачественных тороидальных силовых трансформатора с исключительно малым магнитным рассеиванием. Высоковольтный блок питания для ламповой части схемы обеспечивает исключительно стабильное напряжение с исчезающе малыми пульсациями (10 ppm). Два силовых трансформатора по 1000 Вт каждый питают два идентичных выходных каскада, общая емкость конденсаторов сглаживающего фильтра составляет более 180 000 мкФ. Таким образом гарантируется огромный запас энергоемкости усилителя, готовый в любую секунду удовлетворить все мыслимые запросы звуковоспроизведения. Режимы HighCurrent / HighPower Необычная особенность М 10 — переключение режимов работы выходного каскада с помощью изменения напряжения питания. В режиме "HighCurrent" ("Класс А") оно составляет ±50 В, а в режиме "HighPower" ("Запас по мощности") — ±100 В. Меньшее напряжение питания выходного каскада позволяет более чем в два раза увеличить ток смещения мощных транзисторов и перевести режим работы в чистый класс А с мощность около 40 Вт. При использовании акустических систем с высокой чувствительностью этот режим является оптимальным и в целом рекомендуется для прослушивания музыки с обычными уровнями громкости. В режиме "HighPower" ("Запас по мощности") усилитель развивает мощность до 1500 Вт при нагрузке 2 Ом и рекомендуется для низкочувствительных акустических систем и в целом для прослушивания на высокой громкости и в больих помещениях. Интеллектуальное управление и защита M 10 требует при включении "мягкого" запуска, иначе его огромная энергоемкость перегрузит электросеть вашего дома. Мягкий старт реализован под управлением интеллектуальной микропроцессорной схемы, которая также управляет схемами защиты и другими режимами управления усилителем. Эта система также отслеживает напряжение в электросети, внутреннее электропитание усилительных каскадов и рабочую температуру основных узлов усилителя и контролирует выходной сигнал, чтобы не повредить усилитель и подключенные акустические системы в случае аварийных ситуаций: короткого замыкания, перегрузки, постоянного тока. Состояние системы защиты индицируется на дисплее М 10. Ламповый входной каскад монтируется на немагнитном шасси, полностью изолированном от секции усиления мощности. Лампы закрыты сетчатыми электромагнитными экранами. Корпус собирается в два этапа: сначала алюминиевые панели соединяются винтами и образуют обшивку для внутреннего шасси, на которое монтируются стальные суб-узлы. Передняя и задняя панели изготавливаются с помощью мощного пресса из алюминиевой заготовки, а в закругленных угловых элементах спрятаны специальные демпфирующие вставки, обеспечивающие механическую развязку от ножек корпуса. Идентичные выходные каскады симметрично размещены на алюминиевых радиаторах охлаждения, чья существенная масса отлично отводит выделяемое тепло. Для оптимального электромагнитного экранирования трансформаторы спрятаны в стальном суббоксе на дне корпуса М 10. Блок электропитания расположен на дне корпуса и представляет собой неисчерпаемый резервуар энергии для нужд усиления звука. Разъемы на задней панели М 10 подключается к предусилителю с помощью разъемов RCA или XLR (двух видов: 3-штырьковые или 4-штырьковые). Два идентичных выходных усилителя подключены каждый к своим выходным клеммам — высококлассным WBT nextgen™. Это обеспечивает возможность полосного усиления для совместимых акустических систем (bi-amping) или же двухпроводного их подключения (bi-wiring mode). Переключатель bi-amping ON задействует режим полосного усиления (раздельное подключение двух выходных усилителей к НЧ- и СЧ/ВЧ-полосам акустической системы). При выборе bi-amping OFF выходные каскады работают в обычном, параллельном включении, но наличие двух пар выходных клемм позволяет удобно подключать две пары соединительных кабелей к АС для bi-wiring. Выбор режима HighCurrent удваивает ток смещения выходных каскадов и переводит их в режим чистого класса А (40 Вт). В положении AUTO используется максимальный размах питания выходных каскадов усилителя
