Ламповый усилитель S.A. Lab Erato

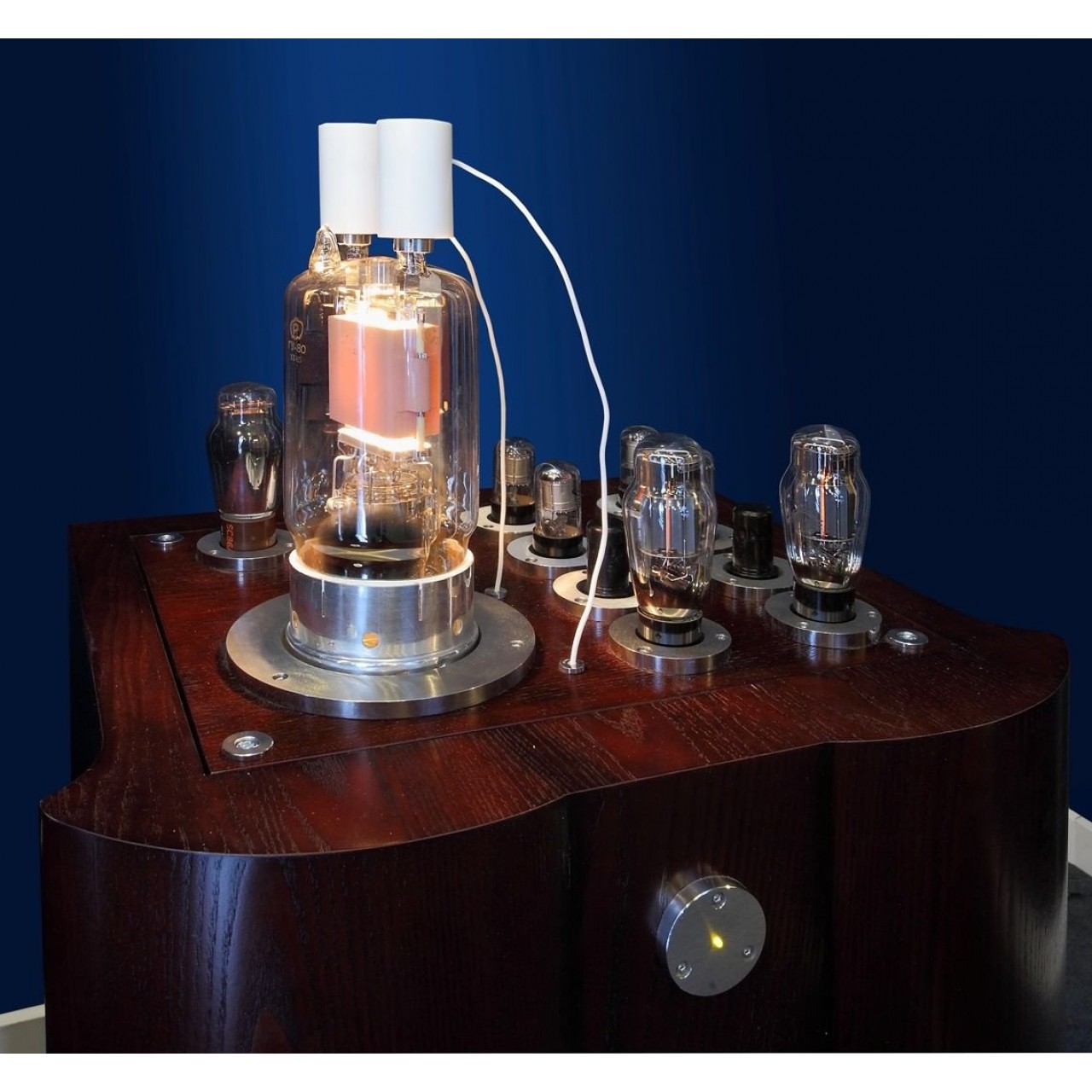

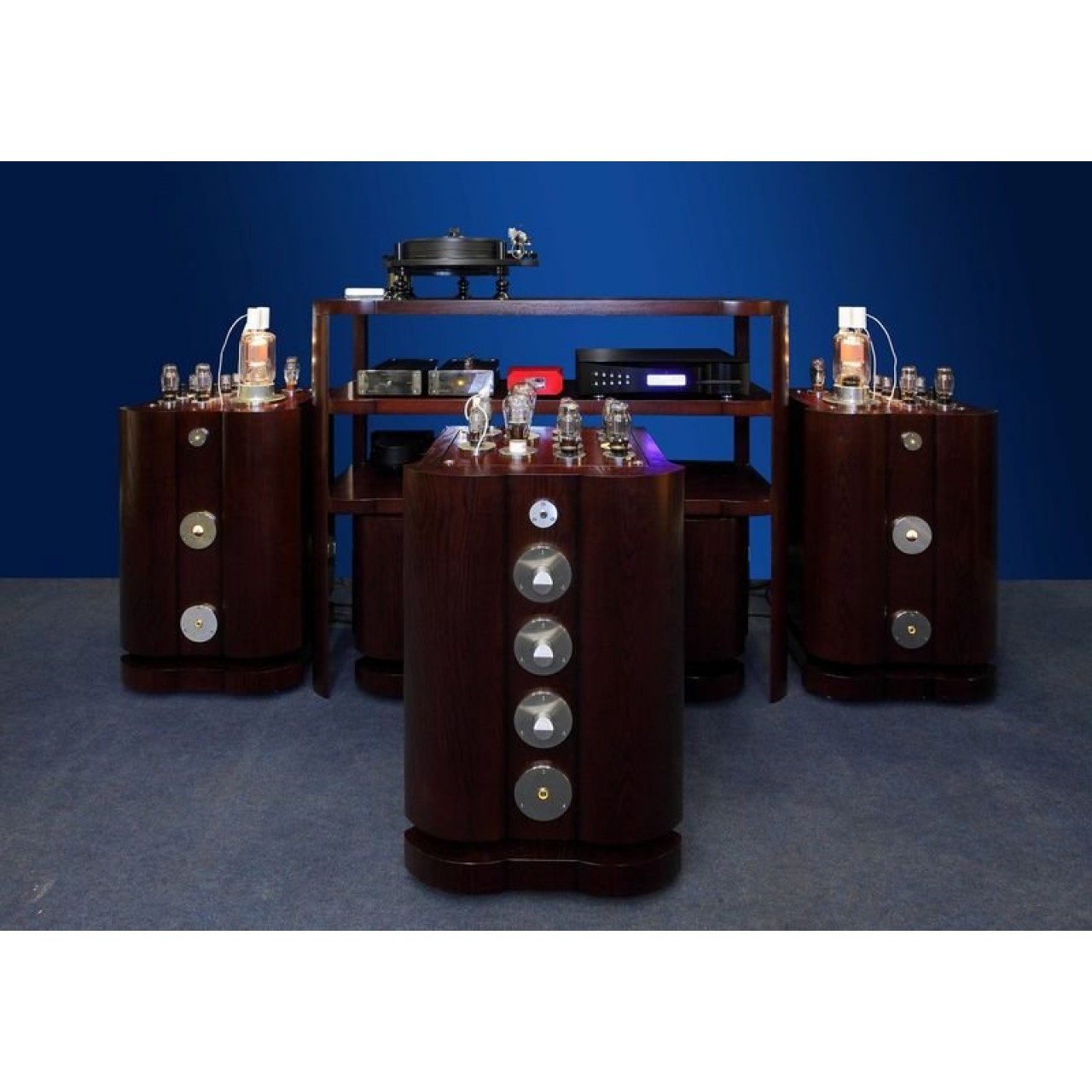

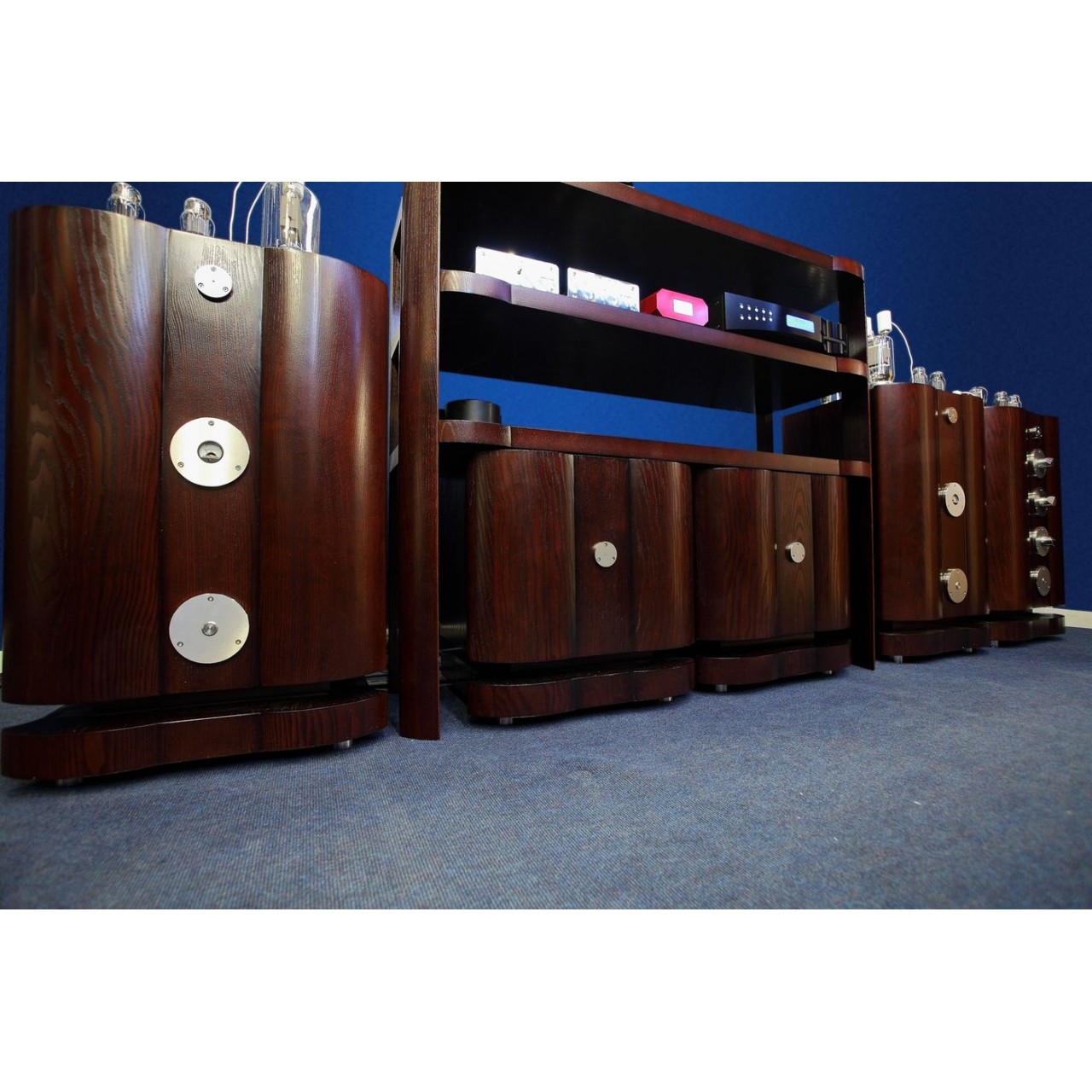

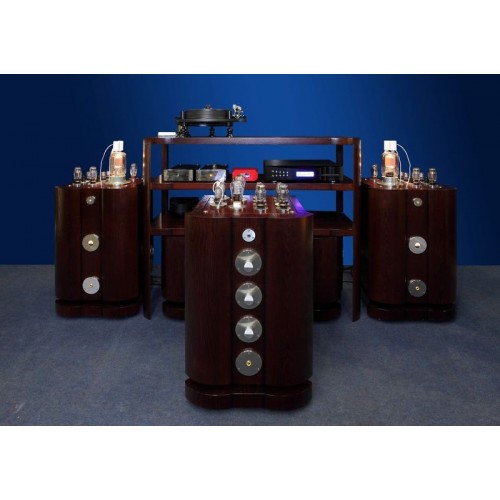

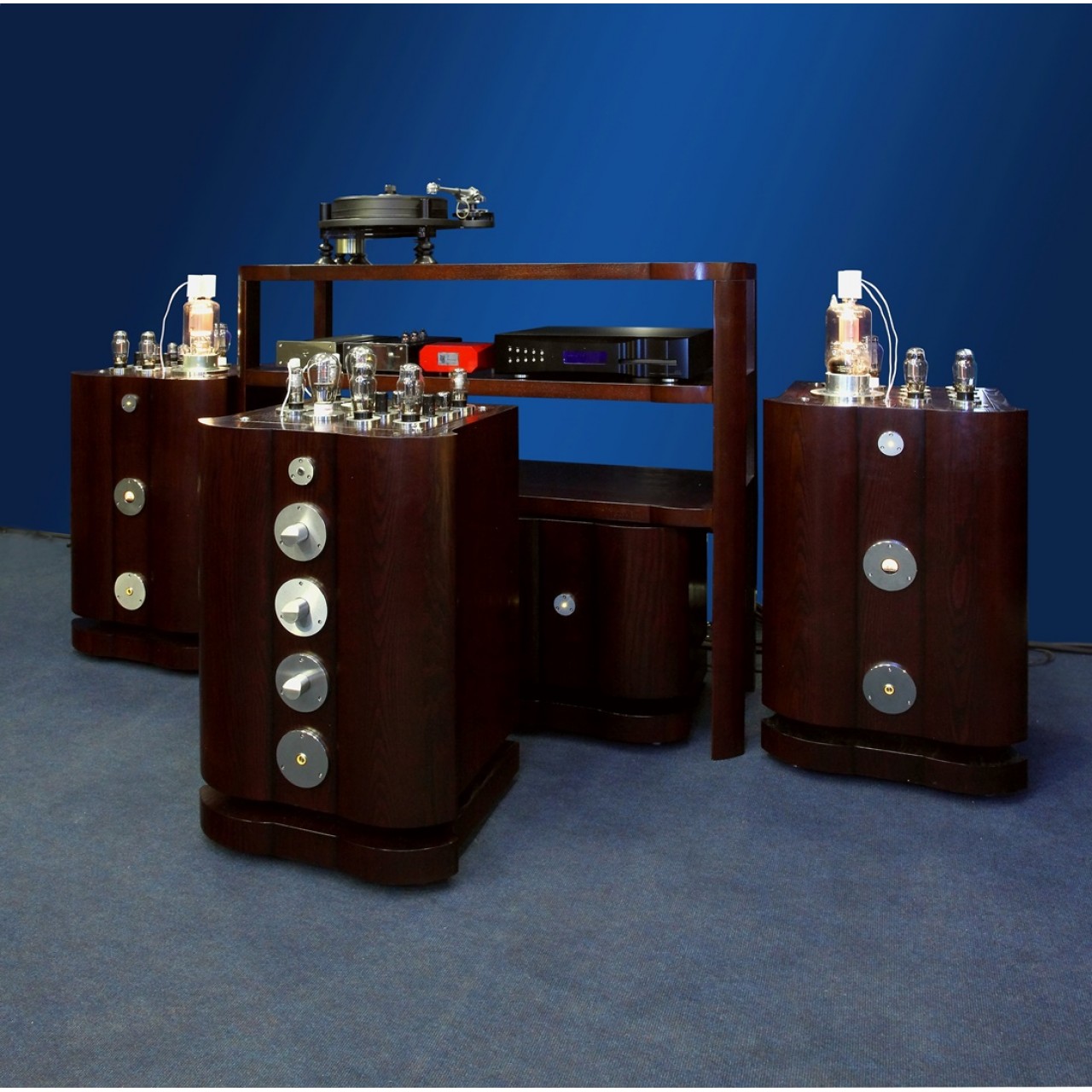

Усилительный комплекс S.A. Lab Erato. Работая на проектом Erato, Алексей Семин ставил перед собой цель создать однотактный усилитель на основе прямонакальных триодов с более высокой (по сравнению в первую очередь с Ligeia, а также с другими моделями SALab) выходной мощностью. У Erato она составляет 100 Вт (на 4 Ом при работе в режиме A2). Комплекс Erato унаследовал конструктивную философию у Ligeia: здесь тоже применяется секционирование трансформаторов, разделение накалов всех ламп, стабилизированное посредством дросселей напряжение. В Erato конструктор отказался от кенотронов в блоке питания в пользу высоковольтных диодов Шоттки и германиевых диодов (в предусилителе). В результате звучание получилось более острым, отзывчивым и нейтральным. Алексей Семин не стремился использовать здесь исключительно зарубежные и непременно старые лампы. В Erato немало советских ламп. Вместе с тем, только в крайних случаях рассматривались образцы моложе 1970 года по причине деградации технологической базы: старое оборудование к этому времени приблизилось к исчерпанию своего ресурса, а новое для адекватной его замены не создавалось. Мощный выходной пентод ГУ-80 (работает в триодном режиме) произведен в 1962. Лампа скопирована с образца Telefunken и производилась в СССР под наименованием ГУ-80, по-видимому, на трофейном оборудовании Беспроигрышный кандидат на роль драйвера для ГУ-80 — 300 B, которая позволяет получить огромный раскрыв, большое усиление за счет предыдущего каскада и очень хорошую линейность. Разработчик не стремился раскачать лампу непременно в один каскад, что в данном случае невозможно, принимая во внимание амплитуду напряжений: peak-to-peak 520 В. К тому же Семин считал важным сделать так, чтобы ГУ-80 не выходила за пределы зоны максимальной линейности. Анодные напряжения всех ламп Erato (как и Ligeia) стабилизированы. Пятиблочная архитектура (предусилитель, два моноблока и два выходных трансформатора) обусловлена получением в рамках принятой бескомпромиссной концепции существенно более высокой мощности (мощность Ligeia вдвое меньше). 400 Вт на аноде выходной лампы, естественно, потребовали сложных и немаленьких выходных трансформаторов, которые сделаны в виде двух отдельных блоков с габаритами сабвуфера и массой более 60 кг каждый. Мощность трансформаторов — около 8 кВт при мощности питания около 3 кВт и сечении железа 80 кв. см! Системы Erato и Ligeia идентичны по размерам и (за исключением деталей) внешне. Предусилитель проектировался с учетом возможности играть на длинный кабель и невысокую нагрузку. Фактически он представляет собой однотактный агрегат мощностью около 4 Вт и мог бы работать как полный усилитель, подавая сигнал непосредственно на достаточно чувствительные АС. В Erato применены комплектующие высочайшего качества: отборные лампы, бумажно-масляные высоковольтные конденсаторы Duelund (алюминиевая, медная и серебряная фольга проложена плотной бумагой, пропитанной чистым минеральным маслом; использован лак, выработанный из натуральных материалов)… Материал корпуса — массив ясеня с тонированием (возможны варианты, в т. ч. экзотическое дерево). Лампы Предварительный усилитель. Пентод WE310 (в Erato применены экземпляры производства США, WesternElectric, 1939 года) использовался в первых киноустановках WesternElectric для раскачки 300В. Эта очень линейная лампа работает в предварительном усилителе в пентодном режиме; вторая сетка стабилизирована параметрическим стабилизатором. Основные преимущества выходного 40-го триода — высокая линейность В, А-характеристики и низкие искажения. Применена современная лампа болгарского производства. Стабилизатор блока питания предусилителя построен двух 6AS7, двух 6ж4, двух с201г (СССР, 1954) и двух VR-150 (Франция, 1957). Усилитель мощности. Могучий пентод ГУ-80 (в Erato применен советский образец 1962 года) — копия лампы TelefunkenRS 384, которая уже в 1939 широко применялась в технике вермахта. В выходном каскаде моноблоков ГУ-80 включена в триодном режиме, в котором показывает отличные характеристики. Мощность на аноде 450 Вт, ток покоя 500 мА и низкое внутреннее сопротивление около 500 Ом позволяют получить высокий демпинг фактор при любой нагрузке. Лампа очень линейна. Входной триод VT-25 (США, конец 1950-х) разрабатывался и в первое время использовался как выходная или драйверная лампа в УНЧ. Обладает высокой линейностью и большим начальным током, благодаря чему может легко раскачивать любую лампу. В моноблоке работает на драйвер 300B. Благодаря большому анодному напряжению и высокой линейности триод 300В свободно раскачивает выходную лампу. В усилителе от него требуется высокая амплитуда напряжения 480 В Peak-to-Peak. Здесь использованы современные саратовские лампы. В стабилизаторе блока питания усилителя мощности работают две 6AS7 (Канада, 1970-е), две 6ж4с («Светлана», 1964) и четыре сг4 (1967)
