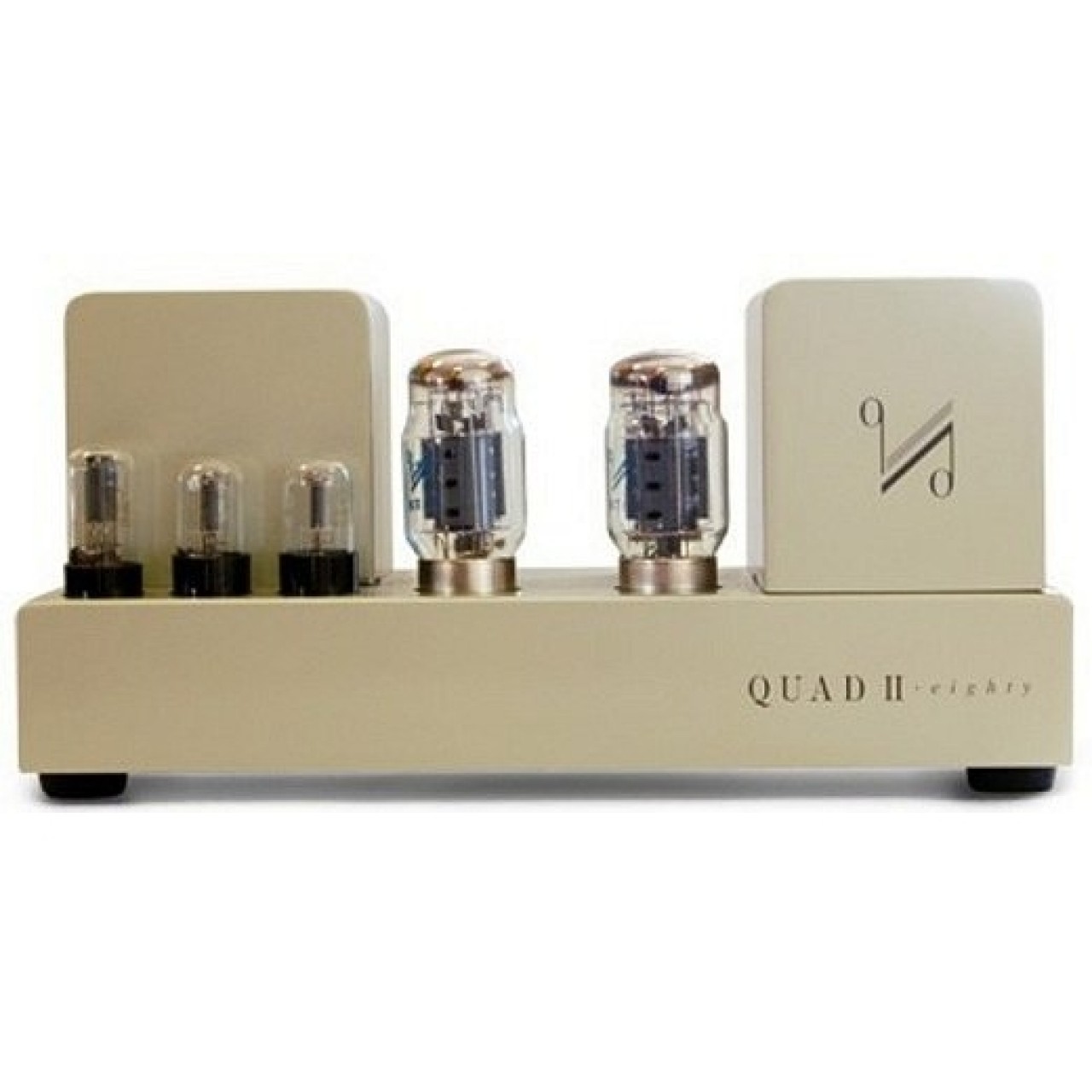

Ламповый усилитель Quad QII 80

Усилитель Quad II-Eighty представляет собой идеальное решение для наших электростатических колонок ESL. Разработанный одним из самых известных конструкторов ламповых усилителей в мире Тимом Де Паравичини, Quad II-eighty был изготовлен на базе оригинального усилителя Quad II.

Он представляет собой 80-ваттный моноблок, выполненный в полном соответствии с традициями и философией Питера Уокера. Выходной каскад состоит из 4-х ламп KT88, попарно работающих в двухтактном режиме с четырехсторонней топологией частичной нагрузки катода в выходном трансформаторе.

По сравнению с обычными методами сверхлинейного или трехэлектродного исполнения, такой метод компоновки уменьшает искажение звука, однако требует большего входного напряжения сети, достигаемого с использованием сбалансированного входного каскада пар.

Выходной трансформатор был разработан для улучшения высокочастотных характеристик и точного балансирования двухтактных пар. Кроме того, конструкция трансформатора была спроектирована таким образом, чтобы обеспечить полную выходную мощность на низких частотах до 20 Гц.

Каждая выходная лампа имеет собственные катодные резисторы для обеспечения надежности и подстройки. Для обеспечения достаточной надежности, экранные сетки ламп KT88 работают от более низкого напряжения. В целом, усилитель оснащен уровнем всего в 16 дБ обратной связи, обеспечивающей хорошую стабильность практически для любой акустической системы, и особенно для электростатических АС Quad.
